Design Compacto e Escalável

Implantação Rápida

Redundância para Missão Crítica

Água Gelada

(CW – Chilled water)

Cargas Térmicas disponíveis:

200 | 400 | 600 – kW

O único Escalável

Ventiladores centrífugos IE5 EC

Controle hidrônico de precisão com EPIV

Instalação plug-and-play

Alimentação Elétrica

380V/3F/50-60hz

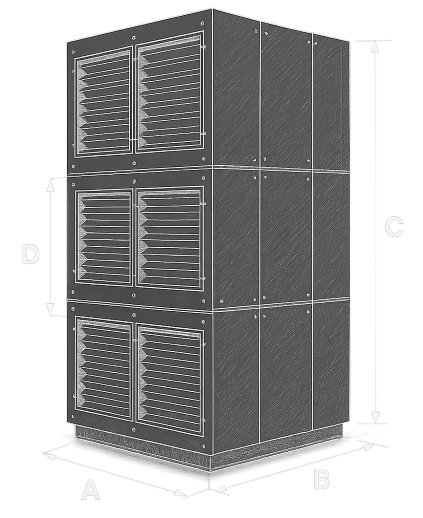

Dimensões MaxAir

Mod.	Larg. A	Profund. B	Altur. C
200	1685	1610	3352
400	3325	1610	3352
600	4965	1610	3352

* medidas em milimetros (mm)

Fan Wall

Eficiência Energética e Confiabilidade

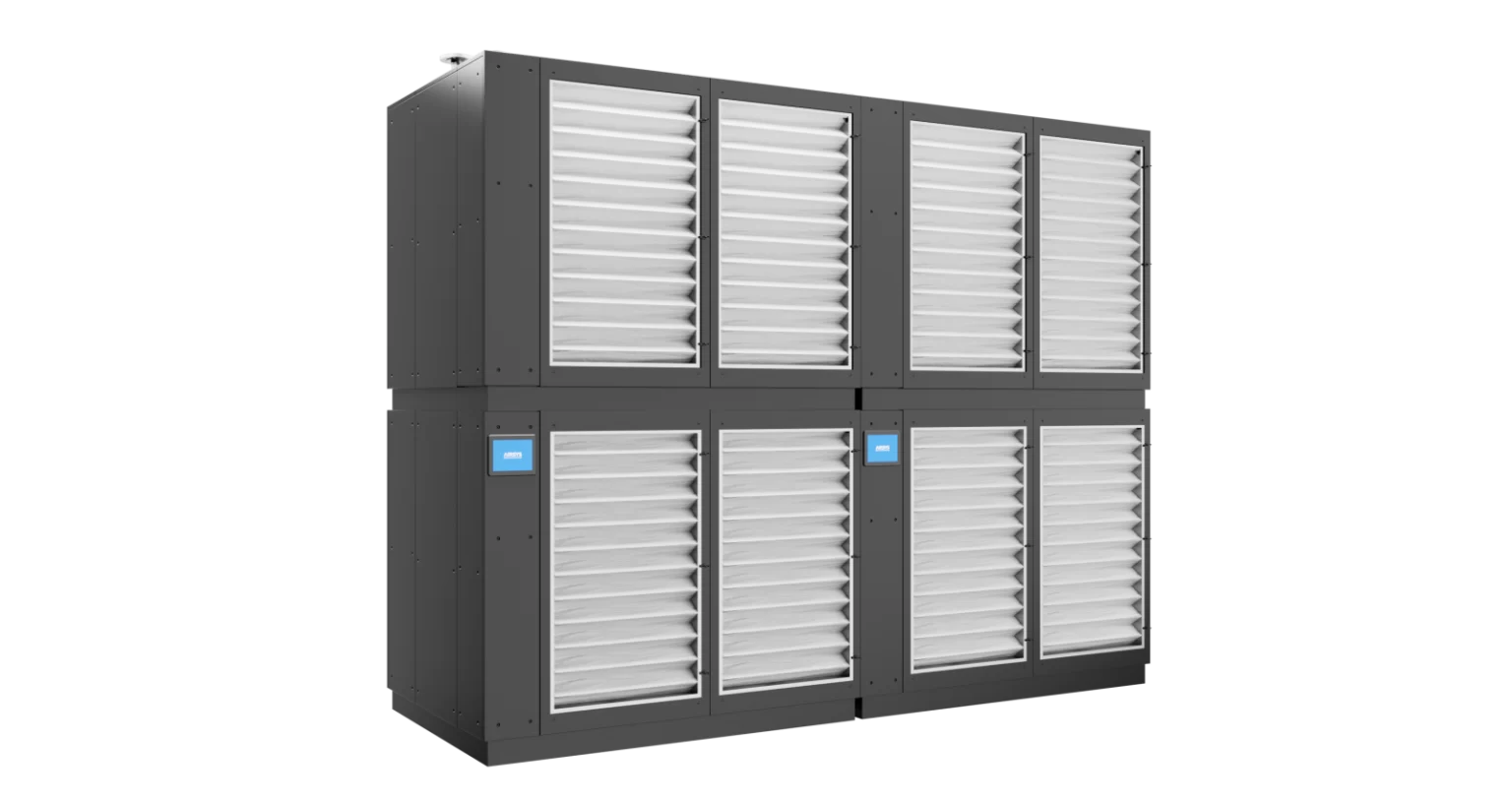

O MaxAir Fan Wall é uma solução modular projetada para ambientes hyperscale, garantindo alta confiabilidade, eficiência energética e flexibilidade operacional. Com fornecimento e retorno de água em 19/35°C, o sistema permite delta térmico de até 16°C, potencializando o uso de free-cooling e reduzindo custos operacionais. Cada unidade Fan Wall pode ser integrada ao sistema de automação NetOne, ajustando automaticamente a operação conforme a demanda térmica dos servidores. Operando acima do ponto de orvalho, o MaxAir evita condensações, garantindo proteção total aos componentes eletrônicos e estabilidade constante em data centers críticos.

MaxAir

Solução Modular para Data Centers Hyperscale

A arquitetura modular do Fan Wall MaxAir é ideal tanto para novos projetos quanto para retrofit, otimizando espaço e eficiência energética. Seu design inovador permite operação com água de alta temperatura, reduzindo o fluxo necessário e o consumo energético, enquanto simplifica a complexidade do sistema. Em estudo de caso de um data center em Nova York, o MaxAir atingiu 100% de free-cooling com temperatura externa abaixo de 14°C, reduzindo até 60% do consumo energético anual. A distribuição otimizada do ar com Fan Wall minimiza hotspots, melhora o fluxo nos racks e garante operação contínua com alto desempenho em ambientes críticos.

Componentes de Alta Eficiência do MaxAir

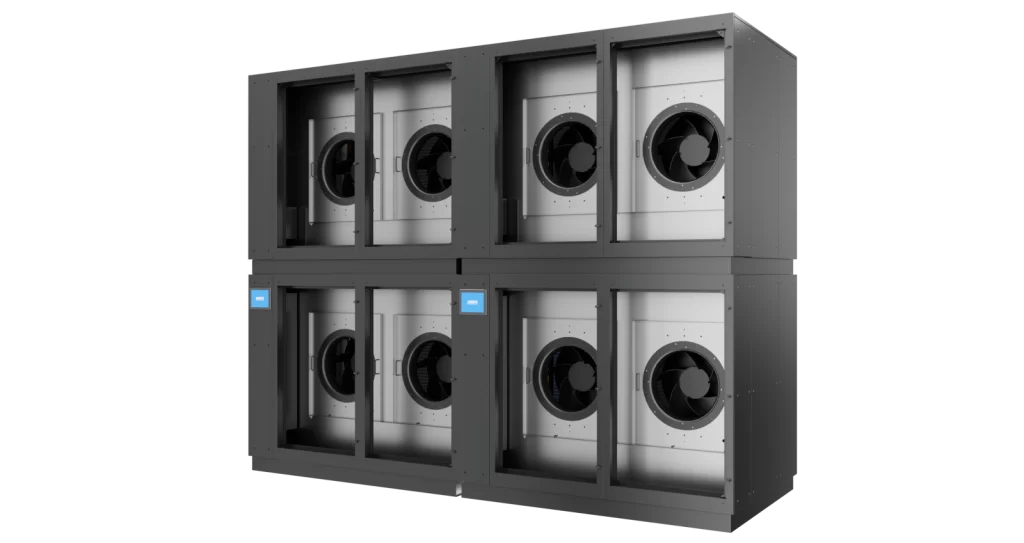

O Fan Wall utiliza ventiladores EC de alta eficiência, consumindo até 70% menos energia que os ventiladores AC tradicionais, com operação silenciosa e controle VFD ajustando automaticamente a rotação conforme a carga térmica. O sistema incorpora autonomia inteligente, adaptando-se dinamicamente ao ambiente com algoritmos de IA, e permite expansão modular horizontal ou vertical conforme o layout do data center. As peças padronizadas e conexões hidráulicas simplificadas tornam a instalação rápida e segura, enquanto o transporte em containers facilita projetos de grande escala.

Alta Confiabilidade e Redundância para Hyperscale

O MaxAir garante distribuição de ar inteligente, eliminando hotspots e mantendo a contenção de corredores quentes, aumentando a eficiência em ambientes de alta densidade. Cada módulo pode operar como backup de outro, oferecendo redundância total e operação 24/7 com monitoramento contínuo via NetOne, incluindo diagnósticos preditivos. A combinação de design modular, ventiladores EC independentes e umidificador opcional de até 24 kg/h assegura desempenho estável, segurança e máxima confiabilidade para data centers hyperscale.

Especificações Técnicas MaxAir

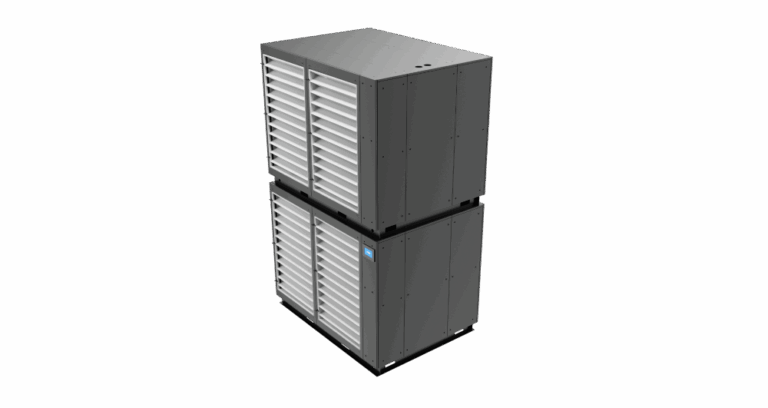

O sistema Fan Wall MaxAir está disponível em três modelos com diferentes capacidades: MaxAir 200 (200/220 kW, 45.000 m³/h, 950 kg), MaxAir 400 (400/440 kW, 90.000 m³/h, 1900 kg) e MaxAir 600 (600/660 kW, 135.000 m³/h, 2850 kg). Todos possuem conexão de 2” e dimensões moduláveis (até 4965 x 1610 x 3352 mm). Projetado para integração com o ecossistema NetOne, o MaxAir permite monitoramento inteligente e expansão sob demanda, oferecendo a melhor performance em eficiência energética e operação confiável para ambientes de alta densidade.

AIRSYS One Solution™ – Completa para Hyperscale e Edge

O portfólio One Solution™ complementa o Fan Wall MaxAir, oferecendo suporte total para projetos hyperscale, edge e Telcos. Com soluções como PowerOne™, NetOne™ e resfriamento líquido SYMPHONY, CONCERTO e SONATA, a AIRSYS garante redução de OPEX e CAPEX, integração BIM e CFD, e entrega escalável e rápida. Outras soluções Fan Wall incluem CHILLROW, OPTIMA2, UNICOOL e TELECOOL, além de INNOVA Container DC, permitindo atendimento global para qualquer necessidade de resfriamento modular e alta densidade.

Excelência em Design e Confiabilidade
Ar certo, no lugar certo

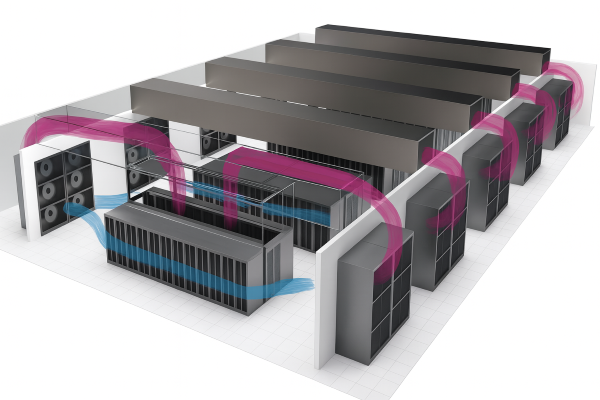

Não se trata apenas de resfriar o ambiente: o ar frio é direcionado a cada canto onde o calor é gerado, de acordo com um layout e uma infraestrutura adequados. O calor é coletado e conduzido pelo corredor quente, enquanto o ar frio é distribuído uniformemente entre os servidores e racks, criando um campo de temperatura equilibrado e preciso, sem pontos quentes em diferentes alturas.

O sistema não é acionado apenas pela temperatura do ambiente, mas trabalha de forma sinérgica conforme a carga de TI e a temperatura externa. Essa mudança fundamental permite que o sistema opere de maneira proativa e previsível, aumentando a confiabilidade e reduzindo o consumo de energia.

Presença Regional e Atendimento Especializado

O MaxAir combina tecnologia avançada, escalabilidade e confiabilidade para data centers críticos no Brasil e América Latina. Cada módulo pode atuar como backup de outro, garantindo redundância total, enquanto ventiladores EC e umidificador opcional de até 24 kg/h asseguram operação silenciosa e estável. A AIRSYS oferece suporte técnico completo em São Paulo, consultoria em eficiência energética e manutenção contínua. Com MaxAir, empresas de hyperscale, edge e Telcos podem expandir suas operações com segurança, eficiência e alto desempenho, contando com a expertise global da AIRSYS adaptada à realidade regional.

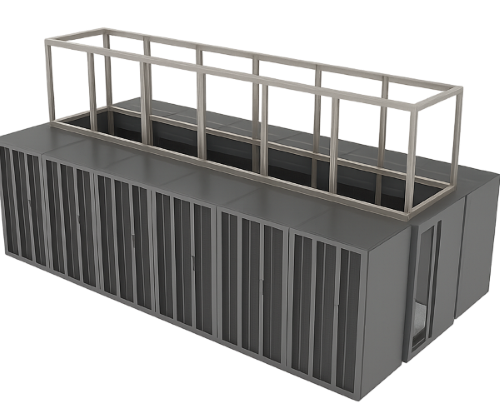

Solução de Confinamento de Corredor Quente para Data Centers

O confinamento de corredor quente (Hot Aisle Containment) evita a mistura do ar frio com o ar quente, aumentando a capacidade e a eficiência do resfriamento. Essa solução é ideal para aplicações de servidores de alta densidade, pois elimina pontos quentes no data center e utiliza simulação CFD para otimizar o fluxo de ar. Além disso, cria um ambiente mais confortável para os operadores, já que o espaço aberto permanece frio.

As densidades variáveis de rack possibilitam acomodar diferentes configurações e permitem alterar a densidade de forma simples, sem necessidade de reconfigurar o layout. Os sistemas de resfriamento respondem em tempo real a cargas de TI variáveis, atendendo cada área de forma independente, o que garante maior flexibilidade e eficiência operacional.

A confiabilidade consistente é assegurada pela modularização, que permite backup mútuo entre os módulos, minimizando o impacto de falhas ou interrupções não planejadas nos equipamentos de computação. O funcionamento contínuo 24 horas por dia, 7 dias por semana, aliado à plataforma inteligente de monitoramento NetOne, possibilita prever necessidades e otimizar o desempenho por meio de aprendizado de máquina, criando um ambiente seguro e altamente confiável para os equipamentos de TI.

Fan Wall – Eficiência e Sustentabilidade no Brasil

O Fan Wall – MaxAir é ideal para data centers hyperscale no Brasil, combinando eficiência energética, operação segura e confiabilidade em ambientes críticos. Com ventiladores EC de alta eficiência e integração com NetOne™, o sistema reduz até 70% do consumo energético em comparação a sistemas tradicionais. A modularidade permite expansão rápida e instalação ágil, adaptando-se a projetos novos ou retrofit. A presença da AIRSYS em São Paulo garante suporte técnico local e manutenção especializada, assegurando operação contínua em toda a América Latina.

MaxAir – Soluções para Hyperscale e Telcos na América Latina

A tecnologia Fan Wall – MaxAir oferece soluções completas para empresas de telecomunicações e data centers hyperscale na região. Com delta térmico de até 16°C e uso ampliado de free-cooling, o sistema reduz custos e simplifica a infraestrutura. Seu design modular e ventiladores EC otimizam o fluxo de ar e eliminam hotspots, enquanto a integração com NetOne™ permite monitoramento em tempo real e diagnósticos preditivos. A AIRSYS garante suporte técnico local em São Paulo e polos estratégicos da região, oferecendo atendimento rápido e soluções sob medida.

Fan Wall é uma solução modular projetada para ambientes hyperscale, garantindo alta confiabilidade, eficiência energética e flexibilidade operacional.

Equipamento que proporciona Ar livre (Freecooling) para Data Center

inrow para Shelters compactos, Contêineres modulares ou Eletrocentros

Ar condicionado de precisão Wall Mounted Airsys instalado em Telecom

Equipamento para resfriamento de Painel em Telecom

Chiller para Data Center - Mancao Magnético

Equipamento de ar condicionado de precisão para pequenos Data Centers

Equipamento de Ar Condicionado de Precisão para Data Center

Sistema de ar condicionado de precisão InRow Airsys entre racks de servidores

Ar de Precisão Modular para Data Center EDGE

Equipamento de Ar Condicionado de Precisão Inverter e FreeCooling

Sobre a Airsys

A Airsys é uma das principais fabricantes globais de ar-condicionado de precisão e especialista no desenvolvimento de tecnologias de ponta para resfriamento sustentável, resfriamento líquido e climatização de Data Centers. Presente nas maiores empresas de data center, telecomunicações e na indústria, a marca se destaca pela confiabilidade e eficiência de seus sistemas HVAC. Fundada em 1995 e com 30 anos de experiência, chegou ao Brasil em 2016, posicionando-se como uma das opções mais avançadas do mercado premium. Com soluções projetadas para ambientes críticos, a Airsys entrega desempenho contínuo, redução de custos operacionais e suporte técnico especializado para clientes que não podem correr riscos.
